履带起重机液压油为啥过高?

2018-06-23 作者: 润滑油情报网   来源:润滑油情报 网友评论 0

摘要:故障现象

故障现象

某公司新装配1台55t伸缩臂履带起重机,在环境温度40℃、地表温度50℃的高温条件下连续试机30min,此后其液压油发生高温故障报警,显示屏显示液压油温度达到120℃。

\

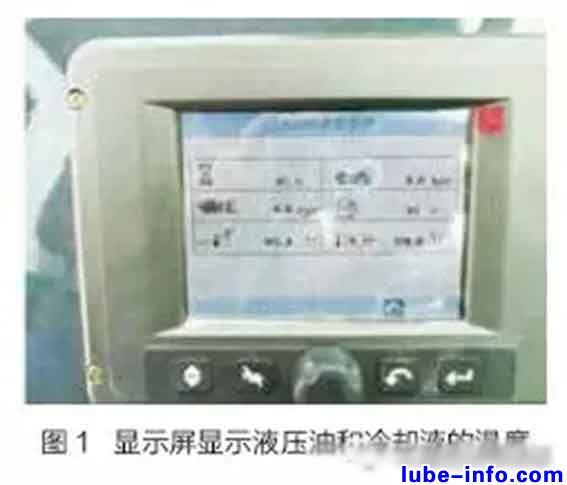

如图1所示:显示屏显示液压油和冷却液的温度



原因分析和故障排查


原因分析

液压油温度数据由安装在液压油箱外侧下部的液压油温度传感器采集,经控制器处理后通过显示屏显示出来,涉及该起重机液压系统和相关电路。为此我们针对该起重机液压系统和相关电路进行分析,找出液压油温度过高的原因,可能有以下5 个方面:一是液压管路堵塞,二是液压油过滤器堵塞或者有杂质,三是液压油箱内部缺少液压油或者液压油中含有杂质,四是液压油温传感器损坏,五是连接液压油温度传感器的电路有问题。

故障排查

首先,排查液压管路。如果液压管路堵塞,必将影响该起重机起升、变副和行走速度。为此我们测试该起重机起升、变副和行走速度,发现测试的速度与设计速度并无偏差,这说明液压管路无堵塞。

其次,排查液压油过滤器。我们将液压油过滤器更换新件,经测试发现液压油显示温度仍然过高,由此排除液压油过滤器存在堵塞的可能性。

再次,排查液压油箱及液压油。停机一段时间后,观察液压油箱油位计显示的油位在正常位置;从液压油箱底部取出部分液压油,观察其清澈透明无杂质,可排除液压油不足及被污染的可能性。

然后,排查液压油温度传感器。我们将液压油温传感器更换新件后试机,发现液压油温度显示仍过高,由此排除油温传感器损坏的可能性。

最后,排查液压油温度传感器电路。我们使用万用电表检测液压油温度传感器电路,发现液压油温传感器输出电压为3.5V,与设计值不符(设计电压值为2.5V),因此怀疑与液压油温度传感器串联的200Ω 电阻有问题。将该电阻拆下,测量其电阻值仅为120Ω。更换为200Ω 电阻后试机,发现液压油显示温度降低到80℃左右,故障现象消失。


\
